بسیاری از تولیدکنندگان در طراحی قالب پروفیل با مشکل کیفیت پایین روبه‌رو هستند. دلیل اصلی، بی‌توجهی به مراحل طراحی و انتخاب نکردن بهترین نرم افزار طراحی قالب پروفیل است. راه‌حل استفاده از آموزش درست و ابزار دقیق است. این مقاله به شما نشان می‌دهد چگونه مواد مناسب را انتخاب کنید. سپس با نرم افزار طراحی پروفیل مدل سه‌بعدی بسازید و خطاها را پیش از تولید برطرف کنید. در پایان با شبیه‌سازی و اصلاح جزئیات، محصول نهایی کیفیت بالایی خواهد داشت. برای دیدن مثال‌ها و اجرای عملی، ادامه مطلب را در تراپا دنبال کنید.
آشنایی با اصول طراحی قالب پروفیل و نقش آن در کیفیت نهایی
طراحی قالب پروفیل پایه اصلی شکل‌دهی دقیق قطعات فلزی است. زمانی که قالب درست طراحی شود، خروجی نهایی کیفیت بالاتری خواهد داشت و خط تولید دچار اتلاف مواد و انرژی نمی‌شود. به‌عنوان‌مثال در تولید پروفیل نبشی، اگر طراحی قالب اصولی نباشد، زاویه‌ها دچار اعوجاج می‌شوند و محصول نهایی استحکام کافی ندارد.
یکی دیگر از نمونه‌ها در این حوزه، ساخت کفشور خطی است. این محصول به دلیل استفاده در سیستم‌های تخلیه آب نیاز به دقت بالا دارد. در صورتی که طراحی قالب دقیق نباشد، خط خروجی آب یکنواخت عمل نمی‌کند و باعث مشکل در نصب یا نشتی می‌شود.
همچنین در تولید پروفیل کنج، انتخاب درست زاویه‌ها و خطوط قالب اهمیت زیادی دارد. این نوع پروفیل معمولاً در گوشه‌های سازه یا دکوراسیون به کار می‌رود و کوچک‌ترین خطا در طراحی باعث می‌شود در زمان نصب هم‌پوشانی درستی ایجاد نشود. طراحی قالب پروفیل در تمام این مثال‌ها ثابت می‌کند که رعایت اصول پایه‌ای، مستقیماً روی دوام و کیفیت محصول تاثیر می‌گذارد.
مراحل طراحی قالب پروفیل از ایده تا تولید
طراحی قالب Profile یک مسیر چند مرحله‌ای دارد که از بررسی اولیه شروع می‌شود و به تولید انبوه می‌رسد. هر مرحله اهمیت خاصی دارد و اگر به درستی انجام نشود، روی کیفیت نهایی اثر می‌گذارد. در ادامه به ترتیب مراحل اصلی این فرایند معرفی می‌شود.
انتخاب مواد اولیه و تحلیل آلیاژها
انتخاب ماده اولیه برای قالب تاثیر زیادی در طول عمر آن دارد. فولاد ابزار سردکار و گرم کار از رایج‌ترین مواد هستند که مقاومت بالایی در برابر فشار دارند. تحلیل ترکیب آلیاژ کمک می‌کند بهترین گزینه برای تولید پروفیل با شرایط خاص انتخاب شود. برای مثال، قالبی که برای تولید پروفیل آلومینیومی به کار می‌رود، باید تحمل حرارت بالا و مقاومت سایشی خوبی داشته باشد.

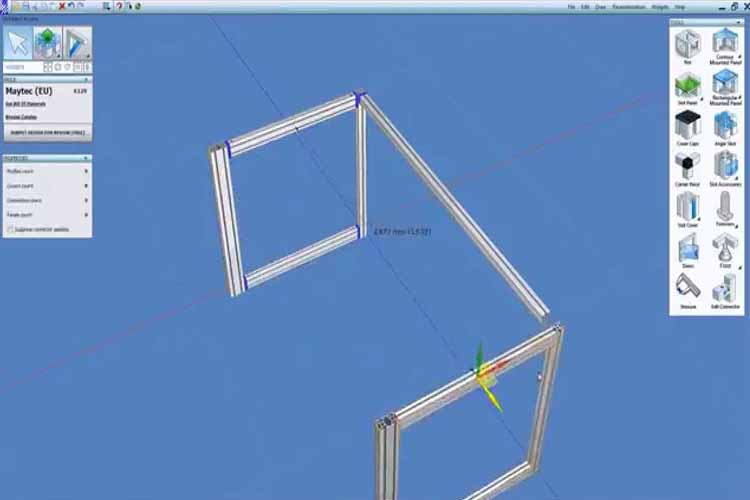

طراحی سه‌بعدی با نرم‌افزارهای CAD
طراحی سه‌بعدی با نرم‌افزارهای CAD باعث می‌شود جزئیات قالب پیش از ساخت به دقت بررسی شود. در این مرحله هندسه پروفیل تعریف می‌شود و تمامی ابعاد به شکل دیجیتال شبیه‌سازی می‌شوند. استفاده از نرم افزار طراحی پروفیل مانند SolidWorks یا AutoCAD امکان اصلاح سریع ایرادها را فراهم می‌کند و خطاهای پرهزینه را کاهش می‌دهد.
شبیه‌سازی و اصلاح ساختار قالب
پس از طراحی سه‌بعدی، قالب در نرم‌افزار شبیه‌سازی می‌شود. در این مرحله، جریان مواد، فشار وارد شده و تغییر شکل‌ها بررسی می‌شوند. نتایج شبیه‌سازی به طراح نشان می‌دهد کدام بخش‌ها باید اصلاح شوند. استفاده از شبیه‌سازی باعث می‌شود پیش از ساخت قالب واقعی، مشکلات احتمالی برطرف شوند. این کار سرعت تولید را افزایش می‌دهد و از دوباره‌کاری جلوگیری می‌کند.
بررسی سیستم‌های خنک‌کاری و روان‌کاری
سیستم‌های خنک‌کاری و روان‌کاری از اجزای مهم قالب هستند که نقش کلیدی در عملکرد آن دارند. اگر خنک‌کاری به درستی طراحی نشود، قالب دچار تغییر ابعاد می‌شود و کیفیت محصول کاهش پیدا می‌کند. روان‌کاری نیز باعث کاهش اصطکاک بین مواد و سطح قالب می‌شود و عمر مفید آن را افزایش می‌دهد. ترکیب این دو سیستم تضمین می‌کند که قالب در طولانی‌مدت بدون مشکل کار کند.
بهترین نرم افزار برای طراحی قالب پروفیل در سال ۲۰۲۵
انتخاب نرم افزار طراحی پروفیل یکی از تصمیم‌های مهم در فرایند طراحی است. هر نرم‌افزار قابلیت‌های خاصی دارد که برای کاربردهای مختلف مناسب است. در سال ۲۰۲۵ چند نرم‌افزار تخصصی بیشتر از سایرین مورد توجه مهندسان قرار گرفته‌اند. در ادامه به آن‌ها اشاره می‌شود.
معرفی SolidWorks و قابلیت‌های تخصصی
SolidWorks یکی از محبوب‌ترین ابزارها در حوزه طراحی سه‌بعدی است. این نرم‌افزار با داشتن ماژول‌های تخصصی برای طراحی قالب، امکان ایجاد مدل‌های دقیق و قابل تغییر را فراهم می‌کند. قابلیت شبیه‌سازی در این نرم‌افزار باعث می‌شود خطاهای احتمالی پیش از ساخت واقعی شناسایی شوند. استفاده از این نرم افزار طراحی پروفیل سرعت کار را بالا می‌برد و هزینه‌ها را کاهش می‌دهد.
بررسی AutoCAD و کاربردهای صنعتی
AutoCAD بیشتر برای طراحی دوبعدی استفاده می‌شود، اما ابزارهای سه‌بعدی ساده هم دارد. این نرم‌افزار برای پروژه‌هایی که نیاز به نقشه‌های پایه دارند، گزینه مناسبی است. در صنعت پروفیل‌سازی، AutoCAD معمولاً برای طراحی طرح اولیه استفاده می‌شود و سپس فایل‌ها به نرم‌افزارهای دیگر منتقل می‌شوند.
نقش SolidEdge در طراحی قالب‌های پیچیده
Solid Edge ترکیبی از سادگی و قدرت در طراحی است. این نرم‌افزار با رابط کاربری آسان خود به طراحان تازه‌کار و حرفه‌ای کمک می‌کند تا پروژه‌های قالب‌سازی را سریع‌تر پیش ببرند. قابلیت مدل‌سازی مستقیم در Solid Edge باعث می‌شود تغییرات در مدل راحت‌تر انجام شود و انعطاف بیشتری به طراح داده شود.
نکات پیشرفته و راهکارهای حرفه‌ای در طراحی قالب پروفیل
در طراحی قالب Profile، توجه به جزئیات کوچک می‌تواند نتیجه را تغییر دهد. استفاده از تکنیک‌های حرفه‌ای، عمر قالب را افزایش می‌دهد و هزینه‌های نگهداری را کاهش می‌دهد. مهم‌ترین نکات پیشرفته عبارت‌اند از:
- بررسی دقیق ضخامت دیواره‌ها و رعایت تلرانس‌ها برای جلوگیری از تغییر شکل
- انتخاب روش‌های بهبود سختی قالب برای افزایش طول عمر آن
- استفاده از شبیه‌سازی حرارتی و مکانیکی برای کاهش خطاهای تولید
- طراحی سیستم‌های پشتیبان برای کاهش فشارهای اضافی روی قالب
جمع‌بندی
طراحی قالب پروفیل به انتخاب نرم‌افزار مناسب وابسته است. این مقاله مزیت‌های SolidWorks، AutoCAD و Solid Edge را مقایسه کرد. هر ابزار برای بخشی از کار پاسخ‌گو است و کارایی را بالا می‌برد. ترکیب آن‌ها هزینه خطا را کم می‌کند. SolidWorks برای مونتاژ و قالب‌سازی سه‌بعدی توانمند عمل می‌کند. AutoCAD برای نقشه‌های دوبعدی سریع به‌کار می‌رود. برای نرم افزار طراحی پروفیل انتخاب بر پایه نیاز پروژه انجام شود. شبیه‌سازی CFD برای بررسی توزیع دما و فشار اجرا شود. آزمون آزمایشی برای تأیید هندسه و کیفیت سطح انجام شود. دعوت می‌کنیم سایر مقالات وبلاگ را در تراپا بخوانید و مسیر یادگیری را ادامه دهید.
